充电器峰峰值如何测量？测量时的注意事项有哪些？

家电维修 2025年05月08日 16:56 29 游客

在电子工程中，测量充电器的峰峰值是一项基本技能，它对于确保设备性能和安全性至关重要。峰峰值指的是信号振幅的最大值，这通常决定了充电器的输出电压波动范围。正确地测量峰峰值不仅需要正确的方法，还需要注意一系列的测量细节。本文将详细讲解充电器峰峰值的测量方法及在测量过程中应考虑的事项。

如何测量充电器的峰峰值？

1.准备合适的测量工具

你需要一个准确度高的示波器来测量交流电压的峰峰值。示波器是电子测量中不可或缺的工具，它能够显示电压随时间的变化情况，并且在屏幕上直观地呈现波形图。

2.连接示波器与充电器

将示波器的探头接到充电器的输出端，确保连接稳固，且连接线尽可能短，以减少信号衰减和外部干扰。

3.调整示波器设置

在开始测量前，需要根据充电器的输出电压设置示波器的垂直灵敏度和时间基准。如果充电器的输出电压为5V，则将垂直灵敏度设置为2V/格，时间基准设置为5ms/格。

4.开始测量

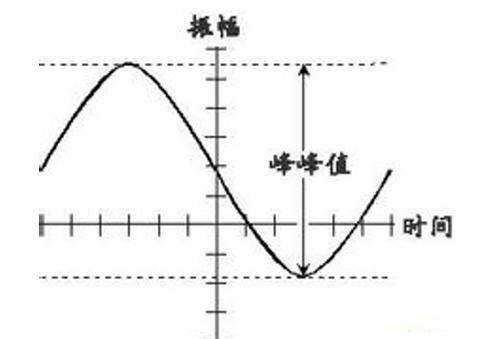

打开充电器并启动示波器，观察输出电压的波形图。波形图上所显示的最大峰点到最小谷点的距离即为峰峰值。

5.记录测量结果

记录下测量得到的峰峰值，并与充电器的设计规格或技术参数进行比对，以验证其性能是否符合标准。

充电器峰峰值如何测量？测量时的注意事项有哪些？

充电器峰峰值如何测量？测量时的注意事项有哪些？

1.选择正确的探头

测量充电器时，需要选择带宽足够、衰减比合适的探头。衰减探头可以保护示波器不被高电压损坏，同时保证测量的准确性。

2.考虑测量环境的影响

温度、湿度、电磁干扰等因素都可能对测量结果造成影响。确保在控制好的环境条件下进行测量，并尽量减少干扰。

3.确保测量设备校准

示波器和其他测量设备需要定期校准，以确保测量数据的准确性。使用未经校准的设备可能导致测量结果不可靠。

4.关注被测量设备的安全

在测量过程中，确保充电器和示波器连接正确，避免短路或过载，确保操作人员和设备的安全。

5.注意信号的动态特性

充电器在不同的工作状态和负载条件下，其输出电压的峰峰值可能会有所不同。记录不同条件下的测量数据，能提供更全面的性能评估。

6.理解测量结果

正确解读测量结果对于评估充电器性能至关重要。如果峰峰值偏离标准值过多，可能意味着充电器存在性能或安全问题。

综合以上，测量充电器的峰峰值是一个系统且精细的过程，需要恰当的工具、精确的设置和专业的操作。通过掌握正确的测量方法和注意事项，工程师可以有效地评估充电器的性能，确保其在各种条件下都能安全、稳定地工作。
